Dřevěný dům "Na louce"

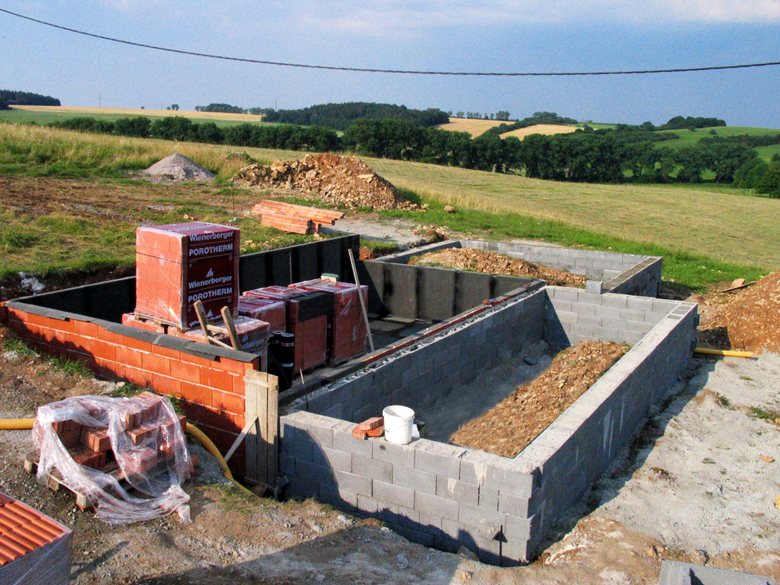

S tavba rodinného domu „Na louce“ v Kozolupech pokračovala v červenci 2005 betonáží základových pasů, patek a ŽB základové desky. Zděná část domu je založená na základové desce, dřevěná část domu na základových patkách.

Základová deska:

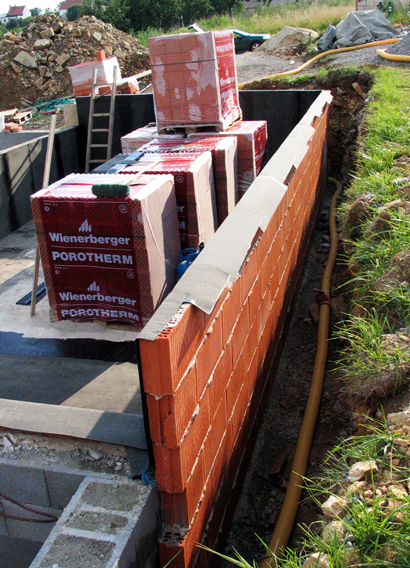

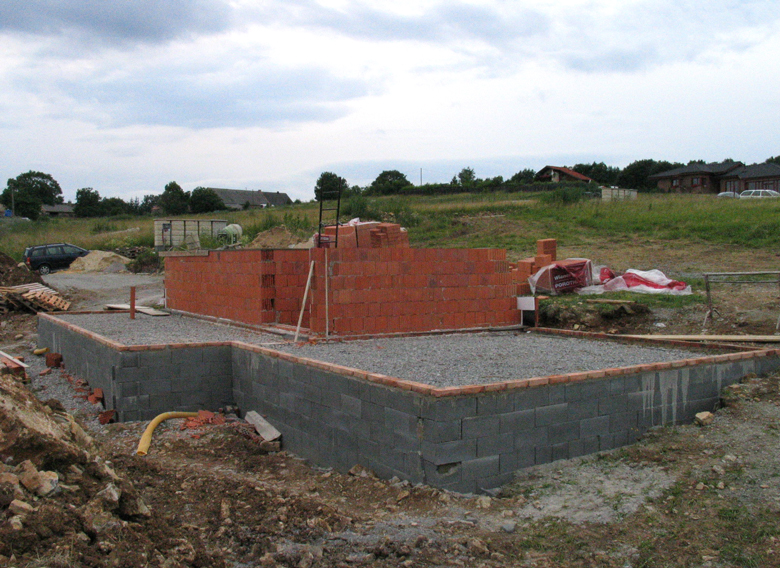

Suterénní část domu je díky skalnatému podloží založená pouze na desce bez pasů. Zbylá část zděné části domu je založená na pasech a na základové desce. Spodních 0,6 m výšky základových pasů bylo provedeno z prostého betonu C16/20 přímo do vykopané rýhy v nezámrzné hloubce 1,2 metru. Vyšší část základu až pod základovou desku bude provedena z betonových bednicích dílců šířky 300 mm vyplněných prostým betonem C16/20. V patě základových pasů je uložena drenáž pro odvod dešťové a povrchové vody od paty základů do vsakovací drenážní jímky. Základová deska tl. 150 mm je uložená na hutněném štěrkovém loži a je vyztužená KARI sítí 6x100x100. V základové desce jsou provedeny prostupy v místech kanalizačních stoupaček, v místech přívodu vody a přívodu elektra. Svislé kanalizační rozvody jsou pod deskou svedeny do ležaté kanalizace, která je zaústěna do místa připojení budoucí přípojky.

Základové patky:

Dřevěná část domu je založena pouze na patkách, které jsou realizované stejně jako základové pasy do výkopu šířky cca 0,6 metru a hloubky 1,2 metru pod upravený terén. Spodních 0,6 m výšky patek bude provedeno z prostého betonu C16/20 přímo do vykopané díry. Zbytek podzemní části základové patky bude provedený z bednících tvárnic 400 x 400 mm vyplněných prostým betonem C16/20. Nadzemní část základových patek až pod podlahový rám dřevostavby bude z ocelových stojek 2 x U 120, které budou ponechány viditelné a jsou chráněny proti povětrnosti zinkováním.

Tento způsob zakládání dřevostavby na patkách je vhodný pro jednopodlažní lehké objekty. Toto řešení založení dřevostavby přináší úsporu materiálu při betonáži základových pasů a při provádění složitých a na poškození choulostivých hydroizolací.

Hydroizolace:

Vodorovné asfaltové hydroizolační pásy jsou na desce provedené pouze pod zdivem a v místě usazení hlavních svislích nosných konstrukcí. Celoplošná hydroizolace bude dokončena až těsně před realizací hrubých podlah v době, kdy bude již hrubá stavba domu hotová. Předejde se tak poškození hydroizolace v průběhu manipulace se stavebním materiálem na základové desce.
